Как подключить трехфазный двигатель: пошаговая инструкция и схемы для однофазной и трехфазной сети

Электрические двигатели, сконструированные для работы в трёхфазных сетях, являются силовыми машинами с эффективностью, намного превышающей однофазные аналогичные устройства.

Подключение объекта к трёхфазной сети предоставляет возможность подключить к ней двигатель даже без применения специализированных пусковых приспособлений благодаря возникновению в обмотке статора магнитного поля сразу после подачи напряжения.


Содержание

Подключение трёхфазного двигателя

Главным отличием различных вариантов подключения электрических двигателей является тип применяемого пускового устройства.

Через автоматический выключатель

Электроавтомат, устанавливаемый как пусковое устройство трёхфазного двигателя должен иметь три полюса. Мощность автомата определяется мощностью двигателя, увеличенной на 10-20% в качестве резерва и со значением характеристики теплового расцепления «D».

Главным преимуществом такого способа подключения является его простота и дешевизна. Она применима в ситуациях, когда двигатель работает без остановок в течение длительных периодов времени.

Среди минусов:

  • невозможность автоматического управления двигателем;
  • отсутствие возможности подстройки чувствительности тепловой защиты.

Через ручной пускатель

Ручной пускатель – это электромеханическое устройство, сконструированное специально для работы с электродвигателями, способное выдерживать большую пусковую нагрузку.

Корпус ручного пускателя оборудован двумя кнопками или рычажком, которые позволяют оператору управлять подачей питания на электрический мотор.

Допустимая кратковременная (пусковая) нагрузка на такое устройство может превышать номинальную (рабочую) нагрузку в 10 раз.

Плюсом подключения через ручной пускатель является возможность регулирования тепловой защиты двигателя.

Через магнитный пускатель

Магнитный пускатель – это электромеханическое устройство, которое при подаче на него электрического тока, замыкает подключенные фазы с соответствующими обмотками электрического двигателя.

Благодаря наличию в этом устройстве контакта самоподхвата, замыкающегося на встроенный соленоид, нажатие на кнопку «пуск» инициирует непрерывную подачу электричества на электродвигатель. Отключение питания двигателя производится путём нажатия кнопки «стоп», разрывающей питающую цепь соленоида.

Магнитный пускатель следует выбирать исходя из рабочих характеристик сети, а именно – напряжения.

Многократное воздействие высоких пусковых нагрузок на контакты магнитного пускателя может привести к их подгоранию и, в какой-то момент, послужить причиной отказа запуска двигателя. Устраняется проблема путём зачистки подгоревших контактов.

Как правильно выбрать схему подключения

Трёхфазные электромоторы подключаются по двум основным схемам:

  • схема типа «звезда»;
  • схема типа «треугольник».

Обе имеют как недостатки, так и преимущества. Подключение по типу «звезда» позволяет добиться наиболее плавного пуска двигателя, но снижает его номинальную мощность на 30%.

В противоположность «звезде» тип «треугольник» позволяет мотору развить полную мощность, но нагружает его обмотку. Высокая токовая нагрузка обмотки вызывает её нагрев и может спровоцировать пробой изоляции, что приведёт мотор в негодность.

На выбор схемы подключения влияет также происхождение двигателя. Моторы иностранного производства предназначены для эксплуатации в электрических сетях с напряжением 400/690 вольт. Если такие двигатели запитать по схеме «звезда» это приведёт их в негодность.

В отечественных моторах схема «звезда» может быть предустановлена на заводе. Это легко определяется по количеству выводов обмоток в распаячной коробке: если их три – схема «звезда» реализована в двигателе заводским методом, а если шесть – двигатель может быть подключен по любой из типовых схем. В распаячных коробках последних может не быть указания на контакты, являющиеся началами и концами обмоток статора. Определить пары контактов каждой обмотки можно, прозвонив контакты с помощью мультиметра.

Применение автоматики позволяет реализовать комбинированную схему подключения, сочетающую в себе преимущества обеих типовых схем, обеспечивающую плавный и последующий автоматический переход на полную мощность через заданное время.

Для обеспечения работы по схеме «звезда-треугольник» используются три пускателя. При включении первого пускателя реле времени подключает третий пускатель. После выхода двигателя на полную мощность реле времени отключает подачу напряжения на третий пускатель, одновременно подключая второй.

Подключение по такой схеме не предусматривает возможности реверсивной работы двигателя.

Особенности подключения

К однофазной сети

К однофазной сети возможно подключение двигателей мощностью до 2,2 кВт.

Наиболее простым способом реализации такого подключение является подсоединение двигателя к питающей сети через частотный преобразователь, рассчитанный на работу в сети с напряжением 220 вольт.

Подключение возможно только по схеме «треугольник» и только для двигателей, имеющих в распаячной коробке 6 контактных выводов.

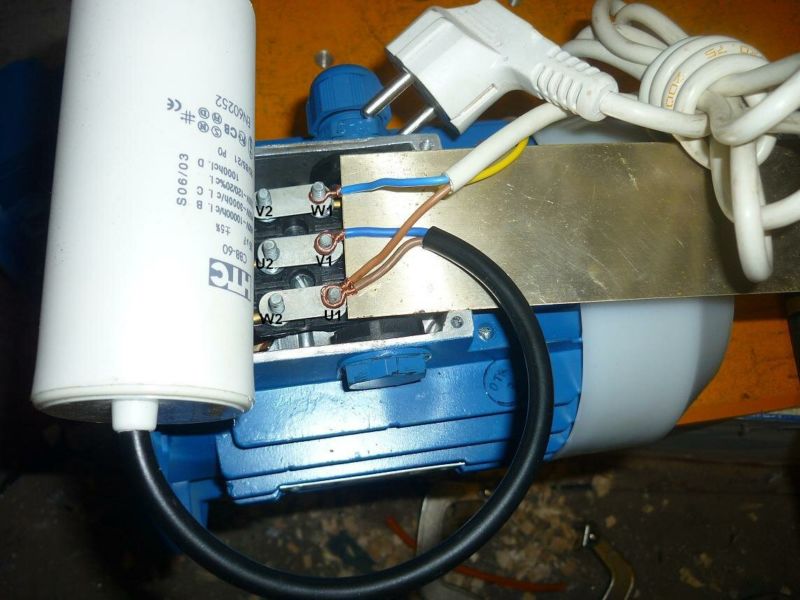

Альтернативным методом подключения является подсоединение двигателя к сети с использованием конденсатора, который устанавливается между третьей обмоткой и любой другой. Такое подключение приведёт к падению мощности двигателя на треть.

В связи с взрывоопасностью конденсаторов их следует устанавливать в коробке или контейнере во избежание травмирования оператора.

К трёхфазной сети

При подключении двигателя к трёхфазной сети следует:

  1. Определить рабочие характеристики питающей сети.
  2. Определить рабочие характеристики электрического двигателя.
  3. Произвести физическое соединение электрического двигатели и электрической сети.
  4. Запустить двигатель. Для включения двигателя необходимо подать напряжение одновременно на все три фазы. Работа мотора на двух фазах может вывести его из строя.
  5. Проверить корректность направления вращения вала. Для инверсии направления вращения необходимо поменять местами любые две фазы.

Трёхфазные двигатели являются чрезвычайно надёжными и распространёнными устройствами, срок их безотказной работы может превышать 50 лет. Подключение такого устройства может быть осуществлено собственными силами к бытовым сетям с различным напряжением, без особых навыков и знаний в области электротехники. Перед стационарной установкой двигателя рекомендуется произвести его тестовый запуск.
